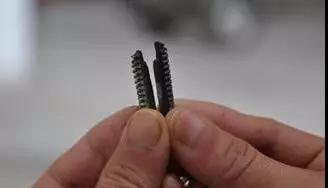

1、絲錐品質(zhì)不好

主要材料，數(shù)控刀具設(shè)計(jì)，熱處理情況，加工精度，涂層質(zhì)量等等。例如，絲錐截面過渡處尺寸差別太大或沒有設(shè)計(jì)過渡圓角導(dǎo)致應(yīng)力集中，使用時(shí)易在應(yīng)力集中處發(fā)生斷裂。柄、刃交界處的截面過渡處離焊口距離太近，導(dǎo)致復(fù)雜的焊接應(yīng)力與截面過渡處的應(yīng)力集中相迭加，產(chǎn)生較大的應(yīng)力集中，導(dǎo)致絲錐在使用中斷裂。例如，熱處理工藝不當(dāng)。絲錐熱處理時(shí)，若淬火加熱前不經(jīng)預(yù)熱、淬火過熱或過燒、不及時(shí)回火及清洗過早都有可能導(dǎo)致絲錐產(chǎn)生裂紋。很大程度上這也是國內(nèi)絲錐整體性能不如進(jìn)口絲錐的重要原因。

2、絲錐選擇不當(dāng)

對硬度太大的攻件應(yīng)該選用高品質(zhì)絲錐，如含鈷高速鋼絲錐、硬質(zhì)合金絲錐、涂層絲錐等。此外，不同的絲錐設(shè)計(jì)應(yīng)用在不同的工作場合。例如，絲錐的排屑槽頭數(shù)、大小、角度等等對排屑性能都有影響。

3、絲錐與加工的材料不匹配

這個(gè)問題近幾年越來越受到重視，以前國內(nèi)廠家總覺得進(jìn)口的好，貴的好，其實(shí)是適合的好。隨著新材料的不斷增加和難加工，為了適應(yīng)這種需要，刀具材料的品種也在不斷地增加。這就需要在攻絲前，選擇好合適的絲錐產(chǎn)品。

4、底孔孔徑偏小

例如，加工黑色金屬材料M5×0.5螺紋時(shí)，用切削絲錐應(yīng)該用選擇直徑4.5mm鉆頭打底孔，如果誤用了4.2mm鉆頭來打底孔，攻絲時(shí)絲錐所需切削的部分必然增大，進(jìn)而使絲錐折斷。建議根據(jù)絲錐的種類及攻件材質(zhì)的不同選擇正確的底孔直徑，如果沒有完全符合的鉆頭可以選擇大一級的。

5、攻件材質(zhì)問題

攻件材質(zhì)不純，局部有過硬點(diǎn)或氣孔，導(dǎo)致絲錐瞬間失去平衡而折斷。

6、機(jī)床沒有達(dá)到絲錐的精度要求

機(jī)床和夾持體也是非常重要的，尤其對于高品質(zhì)的絲錐，只要一定精度的機(jī)床和夾持體才能發(fā)揮出絲錐的性能。常見的就是同心度不夠。攻絲開始時(shí)，絲錐起步定位不正確，即主軸軸線與底孔的中心線不同心，在攻絲過程中扭矩過大，這是絲錐折斷的主要原因。

7、切削液，潤滑油品質(zhì)不好

這點(diǎn)國內(nèi)的許多企業(yè)都開始關(guān)注起來，許多采購了國外刀具和機(jī)床的公司有非常深刻的體會，切削液，潤滑油品質(zhì)出現(xiàn)問題，加工出的產(chǎn)品質(zhì)量很容易出現(xiàn)毛刺等不良情況，同時(shí)壽命也會有很大的降低。

8、切削速度與進(jìn)給量不合理

當(dāng)加工出現(xiàn)問題時(shí)，國內(nèi)大部分用戶是降低切削速度和減小進(jìn)給量，這樣絲錐的推進(jìn)力度降低，其生產(chǎn)的螺紋精度因此被大幅度降低，這樣加大了螺紋表面的粗糙度，螺紋孔徑和螺紋精度都無從控制，毛刺等問題當(dāng)然更不可避免。但是，給進(jìn)速度太快，導(dǎo)致的扭力過大也容易導(dǎo)致絲錐折斷。機(jī)攻時(shí)的切削速度，一般鋼料為6-15m/min；調(diào)質(zhì)鋼或較硬的鋼料為5-10m/min；不銹鋼為2-7m/min；鑄鐵為8-10m/min。在同樣材料時(shí)，絲錐直徑小取較高值，絲錐直徑大取較低值。

9、操作人員技術(shù)與技能沒有達(dá)到要求

以上的這些問題，都需要操作人員做出判斷或向技術(shù)人員反饋，但目前國內(nèi)絕大部分操作人員重視不夠。例如，加工盲孔螺紋時(shí)，當(dāng)絲錐即將接觸孔底的瞬間，操作者并未意識到，仍按未到孔底時(shí)的攻絲速度給進(jìn)，或排屑不暢時(shí)強(qiáng)行給進(jìn)導(dǎo)致絲錐折斷。建議操作人員加強(qiáng)責(zé)任心。

由上可見，造成絲錐斷裂的原因可謂多種多樣，機(jī)床、夾具、工件、工藝、夾頭及刀具等等都有可能，僅憑紙上談兵也許永遠(yuǎn)都找不到真正原因。做為一個(gè)合格的負(fù)責(zé)的刀具應(yīng)用工程師，最重要的是深入現(xiàn)場，不能僅憑想象。
